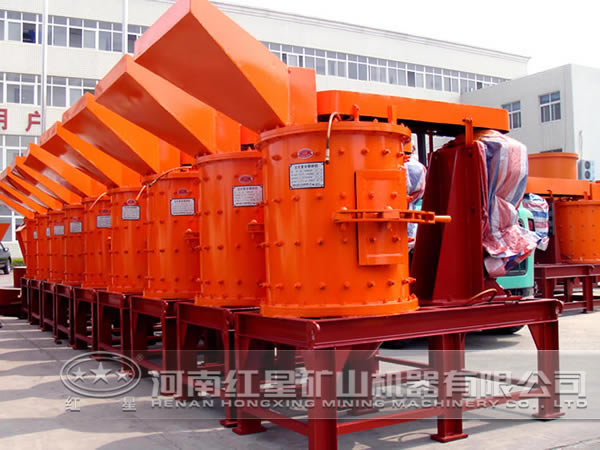

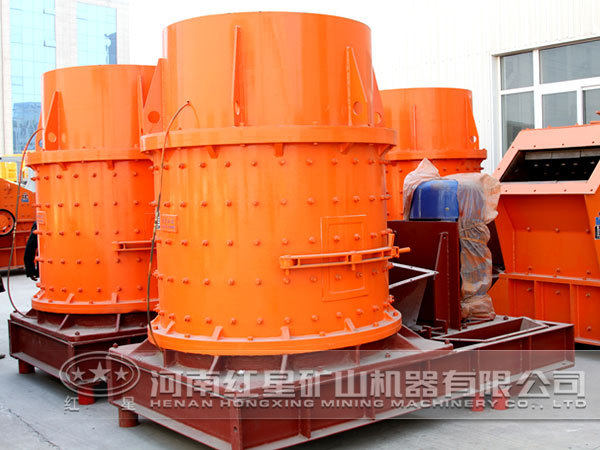

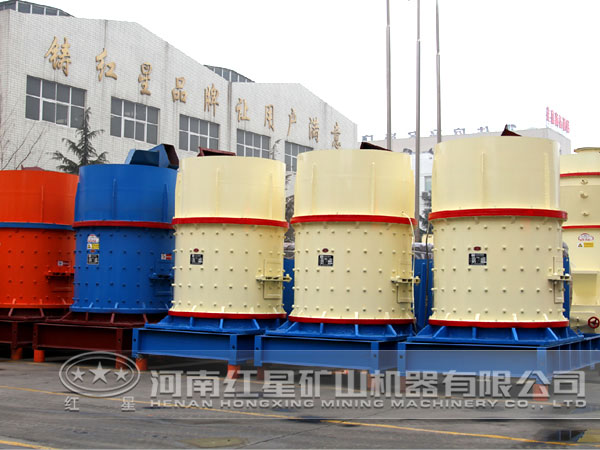

復合式破碎機屬于采礦業的必備設備，承擔著礦石破碎任務。它采用了新型的破碎腔型優化設計，其破碎性能和破碎產能顯著提高，廣泛應用于各種選礦、建材、化工、煤炭等行業。

復合式破碎機結構特點

復合式破碎機主要包括傳動軸、偏心軸、主軸、動錐、定錐等部件，正是這些部件之間的相互配合才能有條不紊的工作，破碎機傳動軸由電動機通過三角皮帶和皮帶輪驅動, 傳動軸通過齒輪驅動偏心軸, 偏心軸驅動主軸使動錐總成產生旋擺運動 , 從而在偏心擺動的動錐襯板和固定錐襯板之間產生周期性的相對運動, 將從上部進人破碎腔的物料破碎。動錐外表面與定錐內表面多設置有襯板，偏心軸套內設置動錐軸，其下端則設計有球面軸瓦，能夠有效確保動錐旋擺運動。在正常運行時，動錐以整機 作圍繞轉動，其破碎過程是沿著圓環形的破碎腔連續進行的，讓動錐與定錐之間不斷靠近與遠離，實現了物料的破碎。

復合式破碎機腔型優化設計

隨著采礦企業對采礦效率的進一步提高，復合破破碎腔型多種多樣，依據該破碎機初級腔型參數，進行破碎機基本腔型曲線構建。在進行初級腔形曲線繪制過程中，合理提高堵塞點界面以提高破碎機運行能力，進行動錐出料口直線段設計，以提高量進行曲線優化，獲得基本腔型。實際上，不論那種腔型曲線都是由上部直線段和下部曲線段組合而成的腔型優化設計，那么常見的復合式破碎機破碎腔型優化設計體現在哪些方面呢？

1、在排料口制成嚙角漸減的一段短曲線，但嚙角減小較慢，堵塞點的位置在排料口附近，它用于排料口寬度不需要調整得很小的情況下，如排料口寬度大于150mm的破碎機。

2、在排料口制成一段稍長曲線，但嚙角減小較快，堵塞點上移，它用于排料口寬度小于150mm的破碎機。

3、在排料口以上有較大范圍的曲線段破碎腔，并且動錐下部向定錐彎曲形成較長的平行區，對于中、細碎旋回破碎機采用此種腔型。

到今為止，該復合式破碎機已有百余年發展歷史，因其具有給料粒度大、產能高、破碎比大、排料粒度均勻、維修間隔期長及運行花錢少等優勢，并有效降低礦產品采選成本，促進了大規模采選礦技術的推廣。目前，國內大型水電站砂石粗碎加工也有采用該復合破的先例，但國內外機制砂石生產線粗碎工藝仍極少使用。由于采用此破碎機是推動礦產品加工技術升級、形成規模效益及解決成本壓力的有效方案，因此，值得國內外相關砂石行業借鑒，更有助于推進我國砂石產業的資源整合。
