進料粒度: 35-60mm
生產能力: 12-360t/h
應用范圍: 各種巖石、磨料、耐火材料、水泥熟料、石英石、鐵礦石、混凝土骨料。
處理物料: 花崗巖、玄武巖、石灰石、河卵石、水泥熟料、石英石、鐵礦石、鋁礬土等。
PCL制沙機是一種具有國際成熟水平的高能低耗設備,其性能在各種礦石細破設備中起著不可替代的作用。PCL制沙機適用于軟或中硬和極硬物料的破碎,整形,廣泛應用于各種礦石、水泥 、耐火材料、鋁礬土材料、金剛砂、玻璃原料、機制建筑砂、石料以及各種冶金礦渣,特別對碳化硅、金剛砂、燒結鋁礬土、美砂等高硬、特硬及耐磨適性物料比其他類型的破碎機產量功效更高。

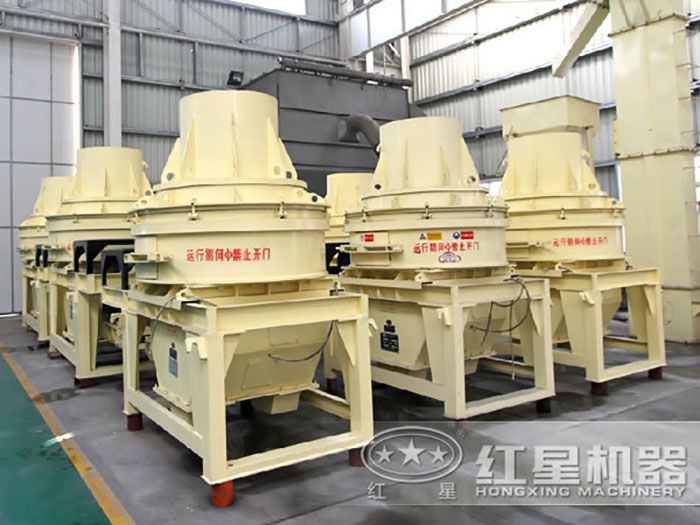

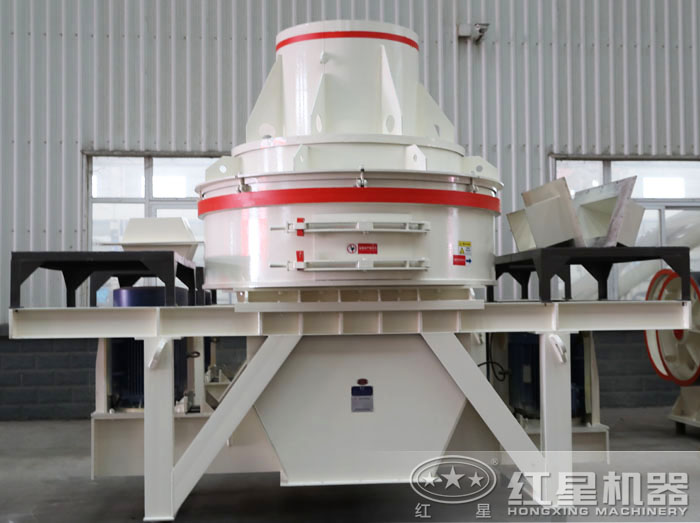

PCL制沙機圖

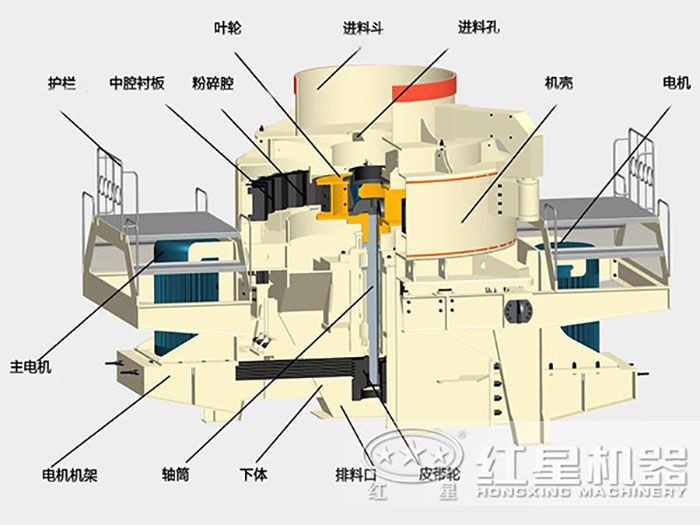

PCL制沙機結構圖
制砂機主要由八部分組成:進料、分配器、旋流破碎腔、葉輪經驗、主軸組件、底座傳動裝置和電機。
制砂機工作原理:物料可直接進入轉子經離心加速后拋出,與周護板碰撞破碎,也可通過散料盤分流,一部分從四周散落,另一部分進入轉子加速后沖出與周圍散落物料發生碰撞、摩擦,并與周護板發生撞擊、反彈,形成循環打擊。隨著破碎進行,小顆粒物料在周護板附近逐漸形成料層幕,提高破碎效果并對設備起到保護作用,符合規格的機制砂產品從下端出料口排出。
制砂機有兩種破碎方式,一個是全中心進料,另一個是中心進料伴隨環狀瀑落進料,這兩種作業原理也有所不同,具體選擇哪種破碎方式可直接咨詢紅星機器技術人員。

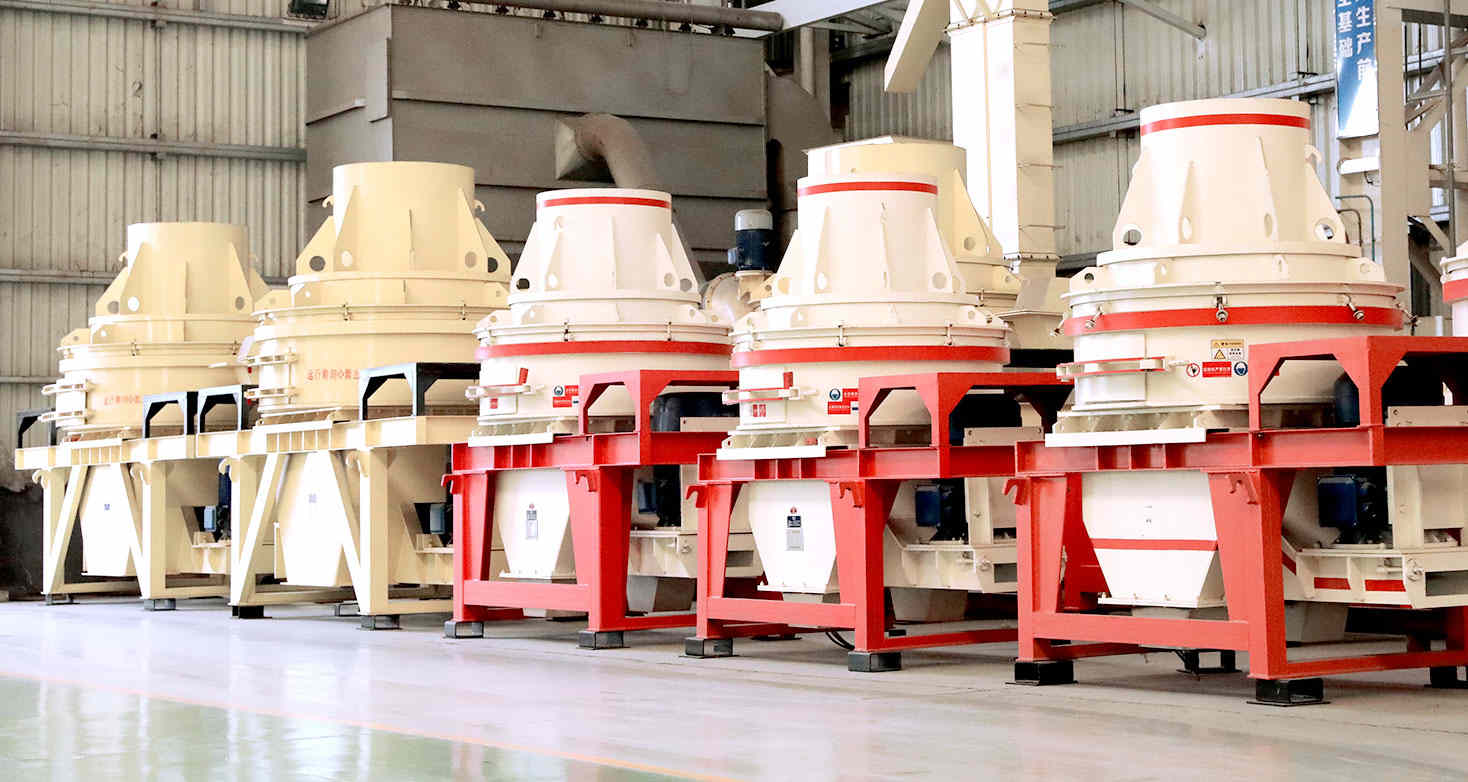

車間擺放的PCL制沙機
1.特別的軸承安裝與成熟的主軸設計,使本機具有重負荷和高速旋轉的特點。
2.采用日本原裝進口配件的液壓開蓋裝置,可方便快捷的移動上蓋,使更換檢修機體內部機件省工省力。
3.葉輪及渦動破碎腔內的物料自襯大幅度減少磨損件費用和維修工作量。生產石料能形成保護底層,機身無磨損,經久耐用。
4.較優的發射口及內部更流暢的曲線形設計,降低物料的流動阻力,大幅度提高的物料通過能力。
5.易損件損耗低,所有易損件均采用國內外優越的耐磨材料,使用壽命長。易磨損件用特硬耐磨材質制成,體積小、重量輕、便于更換配件。
6.組合式錘頭設計,只需更換磨損的錘頭部分,可降低使用成本30%以上。另外增加了副錘頭,有效地防止主錘頭磨損后損壞立板。

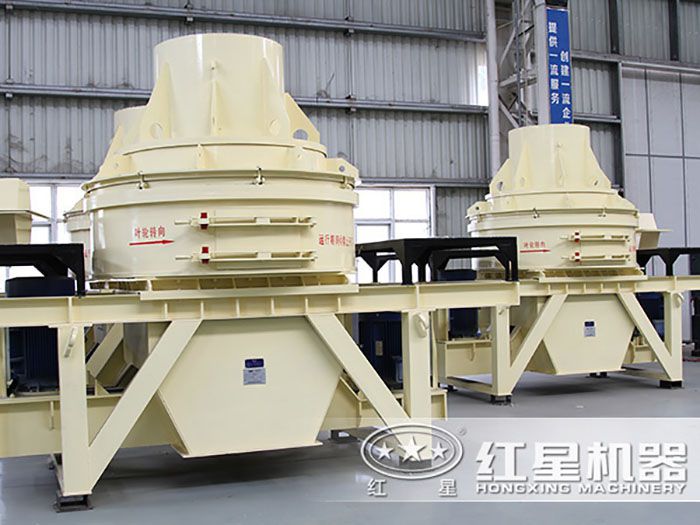

PCL制沙機有現貨供應
紅星機械PCL制沙機優良的低磨耗特性,由于對產品的小污染,PCL制沙機能很好的應用于玻璃、石英砂和其他高硬度材料的生產中,10-500t/h的生產能力范圍,幾乎可以滿足任何生產要求。
PCL制砂機的出料粒度是多少?在砂石生產線中PCL制砂機是細碎設備,根據《建設用砂》對機制砂的一般標準,成品機制砂是粒徑為0.15-4.75mm之間的巖石顆粒,為了迎合市場需求,PCL制砂機的出料粒度在0-5mm,上下略有浮動,以便為用戶提供更大的選擇空間。

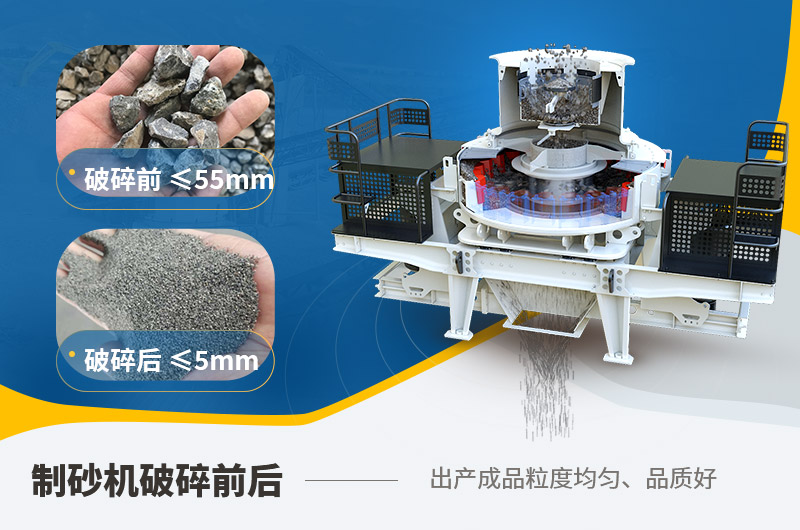

制砂機破碎前后物料展示,成品粒形好
PCL制砂機的出料粒度怎么調節?
(1)楔形裝置的頂端裝有調整螺栓,當在調整螺栓將楔形向上拉起的時候,楔形會將活動的輥輪頂端進行固定,這樣就會使得輥輪之間的間隙變大,出料粒度也就變大了,楔形如果向下,活動輥輪壓緊彈簧,兩輪間隙變小,這時候出料粒度就會變小;
(2)墊塊裝置是通過增加減少墊塊的數量或者是厚度來調節出料粒度的,間隙越大,出料的粒度就會變大,間隙變小,生產出的機制砂顆粒就會減小。
型號規格 | 最大入料 (mm) |
功率 (kw) |
葉輪轉速 (r/min) |
處理量 (t/h) |
外形尺寸(長×寬×高) (mm) |
HX-06 | 35 | 2P 37-55KW | 2000-3000 | 12-30 | 2500×1620×2600 |
HX-07 | 45 | 4P 55-75KW | 1500-2500 | 25-55 | 2700×1760×2800 |
HX-09 | 50 | 4P 110-150KW | 1200-2000 | 55-100 | 3900×2000×3070 |
HX-10 | 60 | 4P 150-180KW | 1000-1700 | 100-160 | 4600×2350×3450 |
